Generalidades
Las fuentes de señal utilizadas en alta fidelidad, tales como micrófonos, cápsulas y cabezas magnéticas proporcionan un nivel de señal muy bajo, del orden de unos pocos milivoltios en micrófonos y cápsulas fonocaptoras y de apenas 100 milivoltios en cabezas magnéticas. Como podrá comprender dichos niveles de señal resultan claramente insuficientes para excitar un altavoz. Como consecuencia resulta imprescindible aumentar el valor de dichos niveles de señal, lo cuál se realiza mediante amplificadores.
A continuación se estudiarán las particularidades de estos.
Constitución General de un Preamplificador
El preamplificador tiene por misión controlar, amplificar y corregir las señales que provienen de los diferentes transductores electróacústicos (micrófonos, cabezas magnéticas y cápsulas fonocaptoras) para hacerlos llegar al amplificador de potencia.
Para realizar todas estas funciones, el preamplificador está formado por las siguientes partes:
a) Selector de entradas, que nos permite seleccionar la entrada o equipo mediante un conmutador. Existen dos tipos de entrada: de alto nivel, que manejan niveles de señal del orden de los 100mV, (como la salida de una cabeza magnética), y de bajo nivel, con sensibilidad para manejar niveles de señal del orden de los 5mV, como la proporcionada por una cápsula fonocaptora mm ó un micrófono.
b) Preamplificador corrector, que es la parte encargada de acondicionar todas las señales de las distintas fuentes de señal, amplificándolas en mayor o menor grado en función de la frecuencia, con objeto de compensar las características de grabación de la cinta magnética o del disco. Esta parte no solo corrige la información sonora en función de la frecuencia, sino que amplifica dicha señal en función del nivel que presente.
c) Controles de tono, mediante los cuáles el usuario puede modificar las señales para acondicionarlas a su propio gusto y en especial a las condiciones de la sala de audición. Generalmente los controles de tono actúan sobre los graves y agudos, aunque en algunos preamplificadores de gran calidad se puede actuar sobre los medios.
d) Filtros, que es una parte complementaria de los controles de tono, ya que están destinados a suprimir las bajas o las altas frecuencias para poder eliminar ruidos que puedan influir en la audición. En esta parte suelen incluir un mando de compensación, el cuál refuerza las altas y bajas frecuencias a bajo volumen muchas veces llamado Loudness o Contour.
El Selector de Entrada
Ya hemos dicho en las líneas anteriores que los diferente transductores electroacústicos proporcionan niveles de señal distinto. El selector de entradas tiene la misión de dejar pasar solo una señal, aquella del dispositivo que nosotros hayamos elegido.
El dispositivo selector puede ser un simple conmutador rotativo o un sistema de botones pulsadores. Ambos sistemas selectores son mecánicos. El desarrollo mas reciente en cuanto a sistema de selección se dió en un circuito integrado el cuál de acuerdo a condiciones dadas de voltaje, el circuito crea la conexión interna de la señal elegida hacia la primera etapa de amplificación. Este es un selector electrónico.
 |

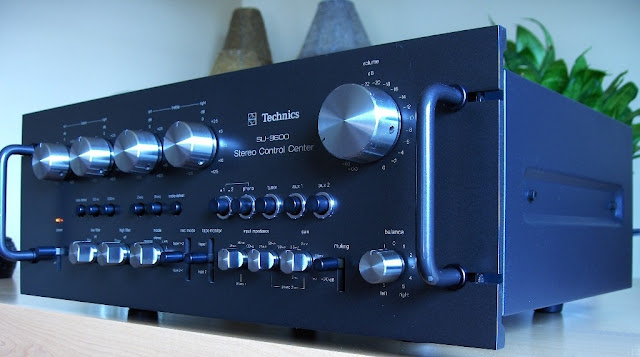

Equipo Technics con selector de botones pulsadores mecanico
|
 |
Equipo Luxman con selectores rotativos mecánicos.
|
 |
Equipo Marantz con selector rotativo electrónico.
|
 |
Equipo Pioneer con selector de botones electrónico.
|
Preamplificador corrector
Independientemente del tipo que sea el selector, este además de seleccionar y permitir el paso de la señal del
equipo elegido, acopla la entrada del preamplificador a las necesidades especiales de la fuente de la señal o equipo seleccionado. Este acoplamiento en los circuitos electrónicos se llama ecualización.
Después de esta estapa de acoplamiento, existe una primera etapa premplificadora destinada a corregir y compensar la señal o información sonora en función de la frecuencia y el nivel para corregir características de la señal de grabación y de la señal de audio proveniente de el surco del disco.
Ecualización del Preamplificador
Para ejemplificar
